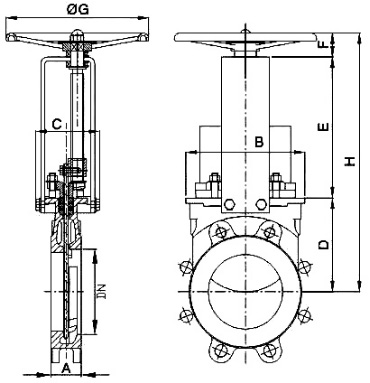

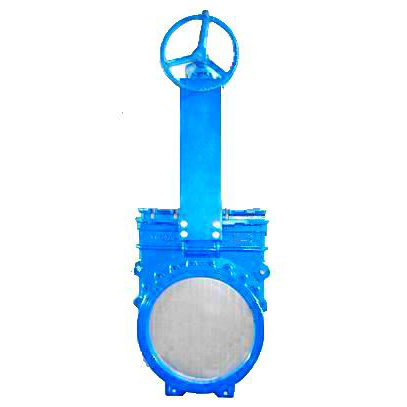

■ 刀型閘閥外形尺寸 （暗桿）                                                單位：mm

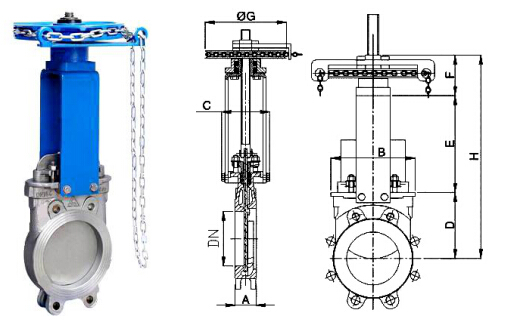

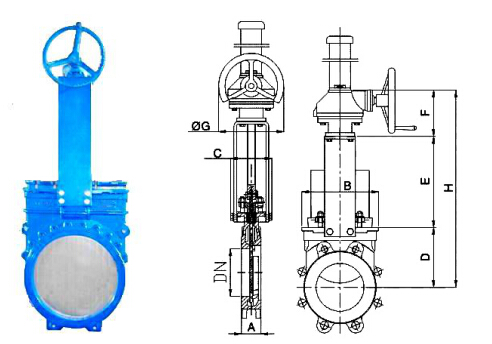

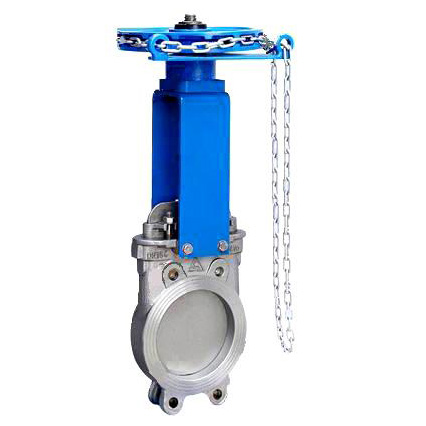

■刀型閘閥  外形尺寸（鏈輪）                                                  單位：mm

■ 型號編制說明

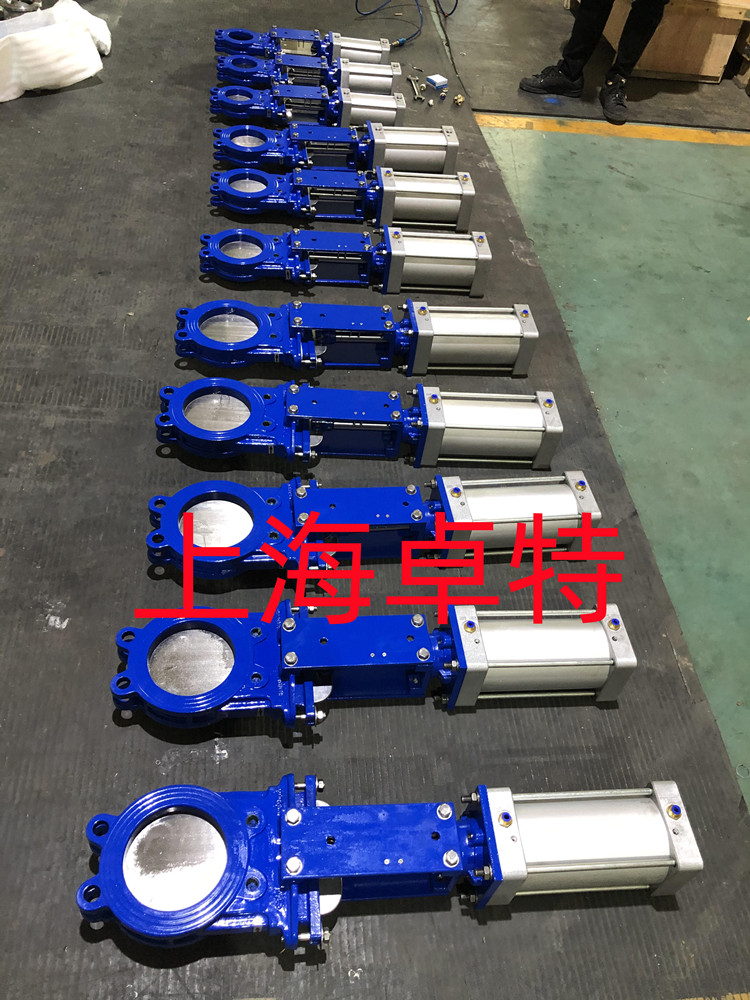

■刀型閘閥  概述

    刀閘閥—又稱刀型閘閥、刀型漿液閥。從八十年代進入我國，在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣，發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥等類閥門的流阻大、質量大、安裝難、占地面積大等得疑難問題。刀型閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
    我公司的PZ型刀型閘閥吸取了國內外先進技術和結構優點，排除了其他廠家所產刀閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。
    因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。

■刀型閘閥  產品特點

1、閥體采用整體式設計，流體阻力小，操作靈活方便。
2、螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減小，方便閥門的開啟關閉。
3、密封閥座采用活動式密封，且采用O型圈預緊提供預緊力使密封閥座緊貼閥板，泄漏量大大減少，對在長期使用中密封副的磨損有自動補償功能，提高閥門的使用壽命。
4、固定導向爪、無凹槽設計，不易引起介質積存和卡阻。
5、閥座可根據介質和工礦的需要，選金屬硬密封或軟密封：閘板采用表面鍍硬鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命增強；軟密封閥座可選PTFE、NBR、EPDM閥座，密封性好，耐腐蝕。

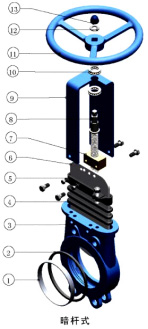

■刀型閘閥   主要零件材質（暗桿式）

	零件號	零件名稱	零件材質
	1	閥    座	304
	2	密 封 圈	EPDM、NBR、PTFE、304、316、合金
	3	閥    體	WCB、CF8、CF8M、CF3、CF3M、2520
	4	填    料	PTFE
	5	壓    蓋	WCB、CF8、CF8M、CF3、CF3M
	6	閘    板	2Cr13、304、316、316L、2520
	7	閥桿螺母	銅
	8	閥    桿	2Cr13、304、316、316L
	9	支 架 板	Q235A、304、316、316L
	10	軸    承	GCr9
	11	手    輪	瑪鋼
	12	墊    片	304
	13	螺    帽	304

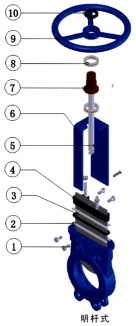

■刀型閘閥   主要零件材質（明桿式）

	零件號	零件名稱	零件材質
	1	閥    體	WCB、CF8、CF8M、CF3、CF3M、2520
	2	填    料	PTFE
	3	閘    板	2Cr13、304、316、316L、2520
	4	壓    蓋	WCB、CF8、CF8M、CF3、CF3M
	5	閥    桿	2Cr13、304、316、316L
	6	支 架 板	Q235A、304、316、316L
	7	閥桿螺母	銅
	8	軸    承	GCr9
	9	手    輪	瑪鋼
	10	鎖緊螺母	45#

■ EPDM橡膠密封 EPDM橡膠密封原理是采用橡膠密封圈與閘板和鍥快組合成密封副，當啟閉件在外力的作用下帶動閘板向下移動，閥門處于敢比狀態時，是閘板下單斜面與閥體中鍥塊上的斜面想吻合，迫使閘板緊靠橡膠密封圈進行強制密封，其結構如右圖所示： 1、DN50～DN450的密封結構是在閘板的一側的閥體上設有與橡膠密封圈截面形狀相配合的槽，橡膠密封圈置于槽中，并用金屬壓圈固定在閥體上，閘板另一側的閥體底部設有與閥體為一體的鍥塊，鍥塊上設有斜面，在閘板下端設有與鍥塊上斜面相吻合的斜面而構成密封結構，同時，橡膠密封圈可以更換。 2、DN500～DN1000的密封結構是橡膠密封圈形狀為梯形，緊緊嵌入閥體密封面上的梯形凹槽中，當閘板下移關閉時，橡膠密封圈全部被擠壓在梯形凹槽內，同閥體密封保持平整，這樣橡膠密封圈不易被磨損，打到大口徑刀閘閥可靠的密封效果。 ■ EPDM橡膠活動密封 閥座壓蓋壓住橡膠密封圈在閥體上，適用壽命長，密封圈更換安裝方便。本結構適用于開關次數頻繁，粉狀類介質管道輸送。 ■ 金屬密封 本結構適用于粉狀、顆粒、煤渣、泥漿等介質，適用于管道內漏充分許可的情況下，不適用于清水介質。 ■ 金屬活動密封副 采用金屬密封圈與閥座壓蓋為球面襯合，工作時密封圈在不同受力的狀態下可以在閥體內做適當?shù)那蚧罨瑒?dòng)。閘板受壓越大，密封性能越好，此密封能實現閘板與密封圈完全密封狀態，達到零泄漏，同時閘板在啟閉過程中，密封面處于無摩擦區域，延長閥門使用壽命。 無磨損啟閉，只有活動閥座密封圈才能實現。由閥體、閥座壓蓋、金屬密封圈、閘板四個不見組合構成密封副。閥門關閉時，閘板在閥體鍥塊的作用下將閘板推向密封圈，使閘板與密封圈緊密接觸達到完全密封零泄漏；閥門開啟時，由于密封圈與閥座壓蓋球面活動襯合，是受擠壓的密封圈恢復原狀向左移動，此時密封圈脫離閘板，閘板繼續上升，閘板在上升過程中，閘板與密封圈始終處于無摩擦狀態。 PTFE四氟活動密封 閥座壓蓋壓住四氟密封圈在閥體上，并在中間放置橡膠O型圈，防止介質從閥座壓蓋出外泄，四氟密封圈更換安裝十分方便。

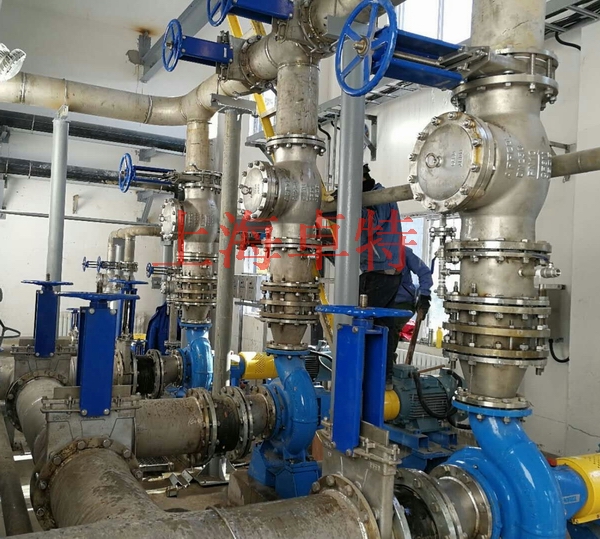

■刀型閘閥 安裝示意圖

對夾式安裝

法蘭式安裝

凸耳式安裝

刀型閘閥 因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。
