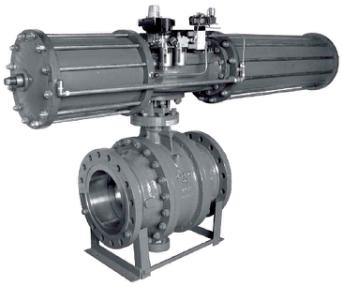

AW氣動執行器

下一條：已經沒有了

上一條：ZTA氣動執行器

技術參數 外形尺寸安裝示意圖現場案例

AW/AWS氣動執行器的主要特點

1、AW氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體，滿足各種大口徑角行程類閥門的要求。

2、輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻具有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命。AW氣動執行器的U型曲線特性輸出扭矩更適合用于大口徑球閥和蝶閥等角行程閥門。

AW/AWS氣動執行器的主要特點

1、AW氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體，滿足各種大口徑角行程類閥門的要求。
2、輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻具有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命。AW氣動執行器的U型曲線特性輸出扭矩更適合用于大口徑球閥和蝶閥等角行程閥門。

主要參數

基本設計	氣動雙氣缸雙活塞撥叉式傳動機構
回轉角度	雙作用90°（±5°可調節）/ 單作用90°（±5°可調節）
工作環境溫度	-20～+90℃
氣源壓力	雙作用：0.3～0.8Mpa/ 單作用：0.4～0.8Mpa

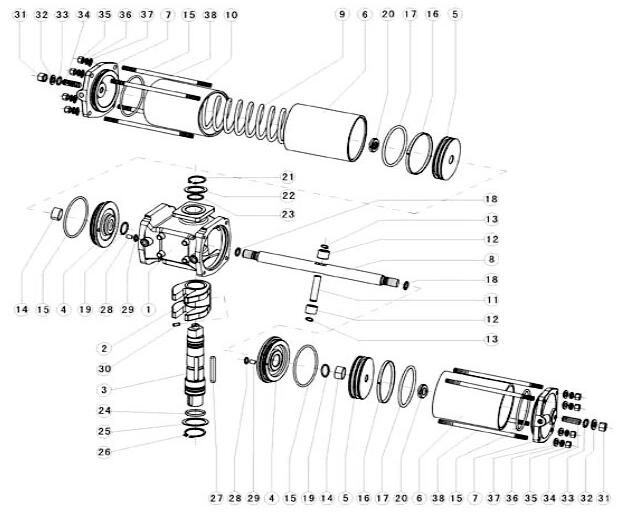

主要零部表

序號	名稱	數量	序號	名稱	數量	序號	名稱	數量	序號	名稱	數量
1	箱體	1	11	銷軸	1	21	彈性擋圈	1	31	鎖緊螺母	2
2	撥叉	1	12	滾套	2	22	減磨墊圈	1	32	平墊圈	2
3	轉軸	1	13	彈性擋圈	2	23	O型圈	1	33	O型圈	2
4	隔板	2	14	無油軸承	2	24	O型圈	1	34	調節螺釘	1
5	活塞	2	15	O型圈	2	25	減磨墊圈	1	35	螺母	8
6	缸體	2	16	導向環	2	26	彈性擋圈	1	36	彈性墊圈	8
7	缸蓋	2	17	O型圈	2	27	平鍵	1	37	平墊圈	8
8	活塞桿	1	18	O型圈	2	28	O型圈	2	38	雙頭螺栓	8
9	彈簧	1-4	19	O型圈	2	29	定位銷	2	39
10	彈簧缸	1	20	鎖緊螺母	2	30	緊定螺釘	1	40

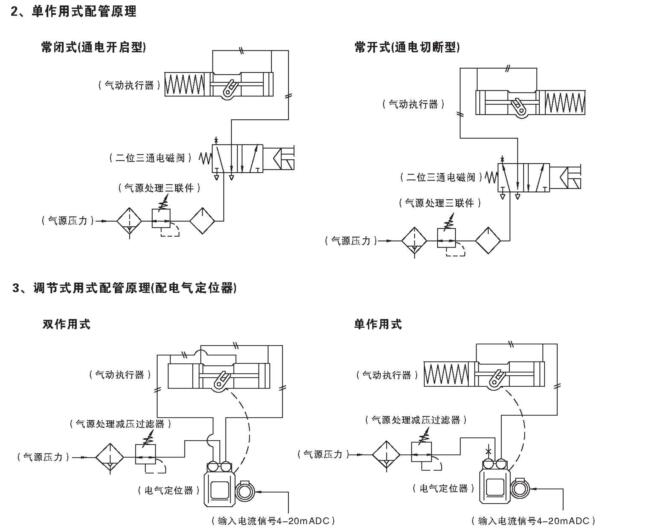

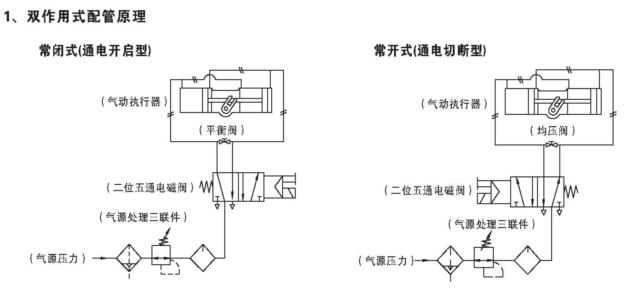

氣動執行器配管原理圖

AW雙作用氣動執行器輸出扭矩表 單位：NM

型號規格	氣源壓力（MPa）
型號規格	0.3	0.4	0.5	0.6	0.7
AW14	437	583	729	875	1021
AW18	875	1167	1458	1750	2042
AW20	1767	2356	2945	3534	4123
AW25	3191	4255	5319	6383	7447
AW28	4502	6003	7504	9005	10506
AW35	8360	11147	13933	16720	19507
AW40	11011	14681	18351	22022	25692
AW50	20790	27720	34650	41580	48510

AWS雙作用氣動執行器輸出扭矩表 單位：NM

型號規 格	氣源壓力（MPa）
	彈簧扭矩		0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW14S	349	582	185	340	340	545	490	700
AW18S	709	1182	600	930	930	1290	1230	1573
AW20S	1607	2476	880	1670	1600	2390	2320	3110
AW25S	2489	4337	1970	2880	2090	4000	4210	5120
AW28S	2698	5747	1250	3960	2970	5685	4680	7400
AW35S	5314	10457	2760	7970	5900	11340	9510	14720
AW40S	7091	12478	4480	8860	6130	13260	10300	17670
AW50S	14188	25463	6370	20750	14840	29220	23310	37700

執行器開關時間表 單位：S

氣源管徑mm	8	10	10	12	12	12	12	20
氣缸型號	AW14	AW18	AW20	AW25	AW28	AW35	AW40	AW50
開/關時間	2	3	5	8	12	20	30	45
氣缸型號	AW14S	AW18S	AW20S	AW25S	AW28S	AW35S	AW40S	AW50S
氣動時間	3	4	11	12	18	38	45	62
彈簧復位時間	2	3	6	7	12	18	28	40

備注：以上為溫度20℃、氣源壓力為0.5MPa時氣缸伍負載時測試數據，僅供參考。

氣缸容積及耗氣量單位：L

氣缸型號	AW14	AW18	AW20	AW25	AW28	AW35	AW40	AW50
氣缸容積A+B	6	12	25	44	62	114	149	280
氣缸型號	AW14S	AW18S	AW20S	AW25S	AW28S	AW35S	AW40S	AW50S
氣缸容積B	3	6	12	22	31	57	75	140

氣動執行器重量 單位：Kg

氣缸型號	AW14	AW18	AW20	AW25	AW28	AW35	AW40	AW50
氣缸重量	48	87	152	237	341	587	647	1318
氣缸型號	AW14S	AW18S	AW20S	AW25S	AW28S	AW35S	AW40S	AW50S
氣缸重量	62	116	202	329	440	737	812	1667

氣動執行器配套附件的功能和用途

雙作用式：對閥門的開啟和關閉的兩位式控制。
單作用式（彈簧復位）：擋電信號或氣源發生故障時，能利用彈簧因壓縮而積蓄的能量對閥門實現開啟或關閉。
單電控電磁閥：對氣源進行換向，線圈得電時氣動閥門產生打開或關閉的動作（可提供防爆型）。
雙電控電磁閥：對氣源進行換向，一個線圈得電時閥門打開，另一個線圈得電時閥門關閉。具有記憶功能，線圈不用長時間通電，延長線圈的使用壽命（可提供防爆型）。
限位開關回訊器：遠距離傳送閥門的開關位置信號的裝置（可提供防爆型）。
電氣定位器：根據電流信號（標準4-20mA）的大小對閥門的介質流量進行調節控制。
氣源處理三聯件：包括開減壓閥、過濾器和油霧器。對氣源穩壓和清潔，并能對執行器運動部件供油，進行潤滑作用。
手動操作機構：擋自動控制發生故障時，可以實現手動打開關閉閥門。改機構有自動和手動切換裝置，當切換到自動檔位是，閥門通過遠程控制，手動操作是無效的。

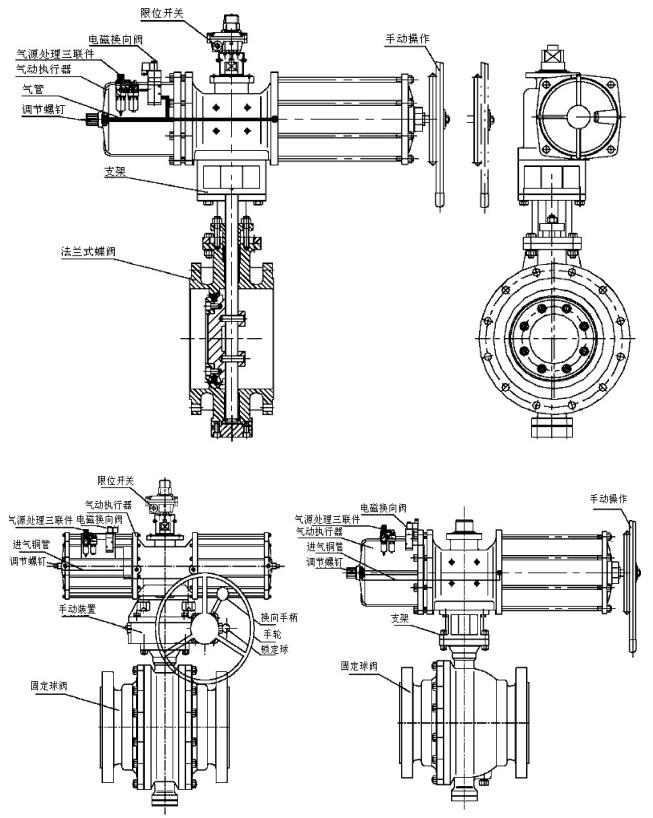

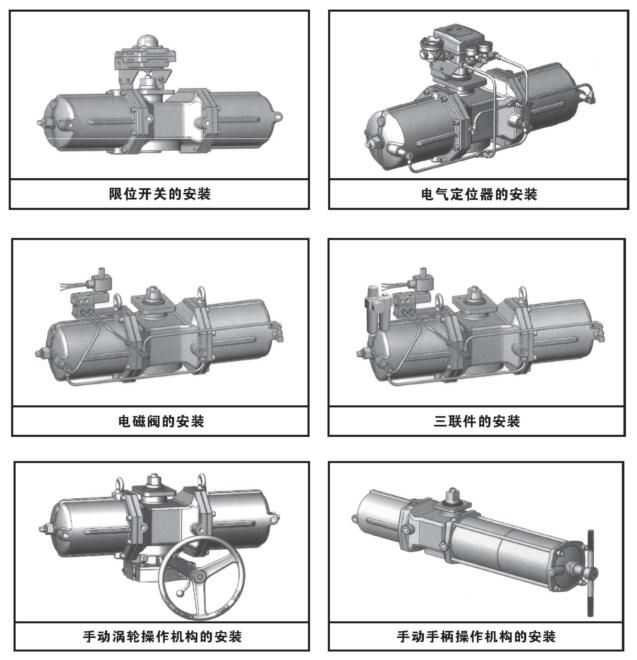

氣動執行器附件安裝示意圖

氣動執行器安裝調試與維護

使用AW系列氣動執行器時，請先確定閥門的扭矩，考慮管道的介質種類。水蒸氣或非潤滑的介質增加25%的安全系數；非潤滑的干氣介質增加60%的安全系數；非潤滑用氣體輸送的顆粒粉料介質增加100%的安全系數；對于清潔的無摩擦的潤滑介質增加20%的安全系數。然后根據氣源工作壓力（推薦0.4-0.6MPa），查找雙作用或單作用式執行器扭矩表，可得到準確的執行器型號。
氣動執行器與閥門的安裝是否正確，直接影響到執行器安全操作和使用壽命。合理安裝時執行器中心軸必須與閥桿同軸。安裝之前應對閥門扭矩進行測定，不應超出所需要的扭矩。裝配后，氣動執行器與閥門應同時試驗，對閥門加壓至額定密封壓力，執行器以氣源0.4-0.6MPa對執行器進行多次的開啟和關閉試驗，觀察是否有停頓和爬行現象，理應開關靈活自如。
氣動執行器為現場儀表，應定期進行維護和保養。執行器氣源應保持干燥清潔，定期對氣源處理三聯件進行排污，以免贓物進入電磁閥和執行器，影響正常工作。在正常使用情況下，應每六個月檢查一次，每年檢修一次。

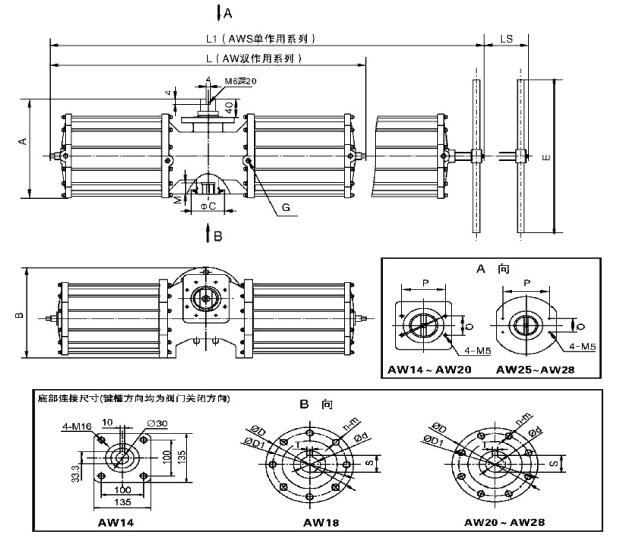

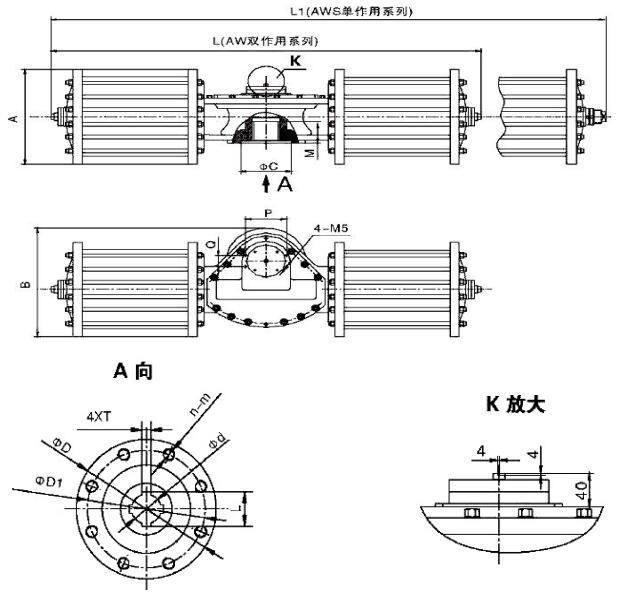

氣動執行器外形及連接尺寸 單位：mm

型號	L	L1	LS	E	A	B	G	P	Q	M	C	D	D1	d	S	T	n-m
AW14	750	1050	100	450	230	210	1/4	80	30	30	80				33	10	4-16
AW18	900	1200	120	450	280	275	3/8	130	30	40	120	190	160	40	43	12	8-16
AW20	1180	1520	200	550	325	365	1/2	130	30	50	140	235	200	55	59	16	8-16
AW25	1320	1700	230	650	390	440	1/2	130	30	50	200	300	254	65	69	18	8-16
AW28	1430	1970	260	650	410	480	1/2	130	30	60	220	325	288	70	75	20	8-18

型號	L	L1	A	B	G	P	Q	M	C	D	D1	d	H	H1	L	T	n-m
AW35	1950	2700	450	560	3/4	180	60	100	220	350	300	105	100	12	118	25	8-24
AW40	1950	2700	500	580	3/4	180	60	100	220	350	300	105	100	12	118	25	8-30
AW50	2340	3210	615	695	3/4	220	60	180	260	415	356	120	180	12	135	32	12-36
