閥門型號編制說明
| YK | 4 | 3 | X | -16 | C |
| 閥門類型 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| 空氣減壓閥 | 4：法蘭 | 3：活塞式 | X：橡膠 | 16：1.6MPa | C：碳鋼 |
| 1：薄膜式 | F：聚四氟乙烯 | 25：2.5MPa | P：不銹鋼304 | ||
| 40：4.0MPa | R：不銹鋼316 |
■ 空氣減壓閥 產品概述
YK43X空氣減壓閥屬于先導活塞式減壓閥。有主閥和導閥兩部分組成，主閥主要由閥座、主閥盤、活塞、缸套和彈簧等組成。導閥主要由閥座、閥瓣、膜片、彈簧和調節彈簧等組成。通過調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
YK43X空氣減壓閥的導閥和主閥均為軟密封結構，主要用于氣體管路，如空氣、氮?dú)狻⒀鯕?、氫氣、液化氣、天然氣等氣體。調節設定簡單可靠，控制準確。
■ 空氣減壓閥 主要零部件材料
| 零件名稱 | 閥體、閥蓋 | 主閥瓣、主閥座 | 副閥瓣、副閥座 | 膜片 | 副閥彈簧 | 調節彈簧 | 活塞缸套 |
| 材料 | 鑄鋼、不銹鋼 | EPDM、不銹鋼 | 不銹鋼 | 不銹鋼 | 鉻釩鋼 | 硅錳鋼 | 不銹鋼 |
■ 空氣減壓閥 主要技術參數和性能指標
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數Kv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 |
| 公稱壓力(MPa) | 1.6、2.5、4.0 | |||||||||||||
| 壓力調節范圍(KPa) | 100～300；200～800；700～1000；900～1600；1500～2200 | |||||||||||||
| 工作溫度(℃) | ≤80℃ | |||||||||||||
| 最大/最小減壓比 | 10：1/1.25：1 | |||||||||||||
| 適用介質 | 空氣,煤氣,液化氣,氨氣,氧氣,天然氣 | |||||||||||||

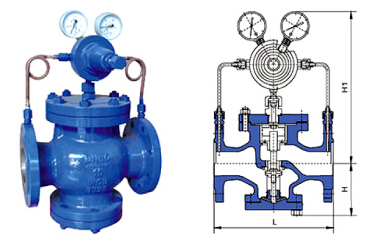

| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 1.6/2.5MPa | 160 | 160 | 180 | 200 | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 500 | 650 | 800 |
| 4.0/6.4MPa | 180 | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 | |
| H | 1.6/2.5/4.0MPa | 90 | 98 | 110 | 110 | 125 | 125 | 130 | 160 | 170 | 200 | 210 | 240 | 290 | 335 |
| 6.4MPa | 100 | 105 | 120 | 120 | 135 | 135 | 140 | 170 | 185 | 215 | 225 | 260 | 310 | 355 | |
| H1 | 1.6/2.5/4.0MPa | 290 | 300 | 300 | 300 | 320 | 320 | 325 | 365 | 365 | 475 | 475 | 515 | 560 | 705 |
| 6.4MPa | 300 | 310 | 310 | 310 | 335 | 335 | 340 | 380 | 380 | 490 | 490 | 535 | 580 | 725 | |
