閥門型號編制說明
| ZZY | P | 16 | C | G | K |
| 執行機構 | 閥門結構 | 公稱壓力 | 閥體材質 | 溫度類型 | 作用形式 |
| 自力式 | P:單座 | 16：1.6MPa | C：碳鋼 | G：高溫加隔溫罐 | K：閥前控制 |
| N:雙座 | 25：2.5MPa | P：不銹鋼304 | 無：常溫 | B：閥后控制 | |
| M：套筒 | 40：4.0MPa | R：不銹鋼316 | |||
| 64：6.4MPa |
■ZZY自力式壓力調節閥 產品概述
ZZY型自力式壓力調節閥是由閥體,閥座,閥芯,平衡彈簧等部件組成,是一種無需外加能源,利用被調節介質自身壓力變化來進行自動調節的閥門,是根據力學原理將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節,閥前或閥后恒壓或減壓的節能型產品.該產品最大的特點是能在無電,無氣的場所工作,壓力設定值在運行中可隨意調整.采用快開流量特性,動作靈敏,密封性能好,廣泛應用于石油,化工,電站,輕工,印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制.
本系列產品有單座（ZZYP）、雙座（ZZYZ）、套筒（ZZYM）三種結構；執行機構有:薄膜式、活塞式兩種；作用形式有:閥前壓力調節(泄壓持壓型：K型),閥后壓力調節(減壓穩壓型：B型)；附設隔溫冷凝罐可在≤350℃溫度下使用.根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構,以達到最佳的控制效果.
■ZZY自力式壓力調節閥 主要零部件材料
| 材料代號 | C(WCB) | P(304) | R(316) | |
| 主要零件 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | EPDM或FKM夾纖維 | |||
| 膜蓋 | A3鋼鍍鋅 | |||
| 填料 | 聚四氟乙烯,柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||
■ZZY自力式壓力調節閥 主要技術參數和性能指標
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||||
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | ||||||||||||
| 公稱壓力(MPa) | 1.62.5 4.0 | ||||||||||||||||||
| 壓力調節范圍(KPa) | 15∼50,40∼80,60∼100,80∼140,120∼180,160∼220,200∼260,240∼300, 280∼350,330∼400,380∼450,430∼500,480∼560,540∼620,600∼700,680∼800 780∼900,880∼1000,600∼1500,1000∼2500 | ||||||||||||||||||
| 調節精度(%) | ±5 | ||||||||||||||||||
| 流量特性 | 快開 | ||||||||||||||||||
| 工作溫度(℃) | 液體≤120；氣體≤80；帶冷凝器和散熱片≤350(適用于高溫工況) | ||||||||||||||||||
| 適用介質 | 熱水,氣體,蒸汽,低粘度介質 | ||||||||||||||||||
| 允許泄漏量 | 硬密封(L/h) | 單座≤10-4×閥額定容量(IV級)；雙座,套筒≤5×10-3閥額定容量(II級 | |||||||||||||||||
| 軟密封(ml/min) | 0.15 | 0.30 | 0.45 | 0.6 | 0.90 | 1.7 | 4.0 | 6.75 | |||||||||||
| 減壓比 | 最大 | 10 | |||||||||||||||||
| 最小 | 1.25 | ||||||||||||||||||
注:壓力調節范圍可根據用戶要求進行制做。

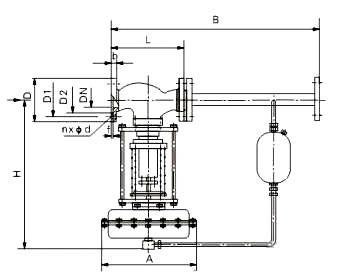

| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| L | PN16,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| 法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | ||||||
| H | 壓力 調節 范圍 Mpa | 15 140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
| 130 300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
| 280 500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
| 480 1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
| 600 1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | ||||||
| 1000 2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | ||||||
| H | 壓力 調節 范圍 Mpa | 15 140 | φ280 | φ308 | |||||||||
| 130 300 | φ230 | ||||||||||||
| 280 1000 | φ176 | φ194 | φ280 | ||||||||||
| 600 2500 | φ85 | φ96 | |||||||||||
| 導壓管接口螺紋 | M16×15 | ||||||||||||
