電動雙座調節閥

閥門型號編制說明

ZDLN-16PG
自控
閥門		執行機構：動作特征：閥門結構類型:公稱壓力：閥體材質：溫度類型：
 電動直行程N：雙座16：1.6MPaC：碳鋼G：中溫型常溫省略
    25：2.5MPaP：不銹鋼
    40：4.0MPa
    64：6.4MPa

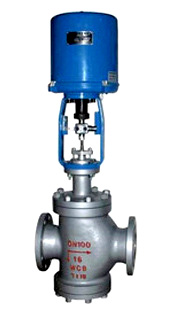

■電動雙座調節閥 產品特點

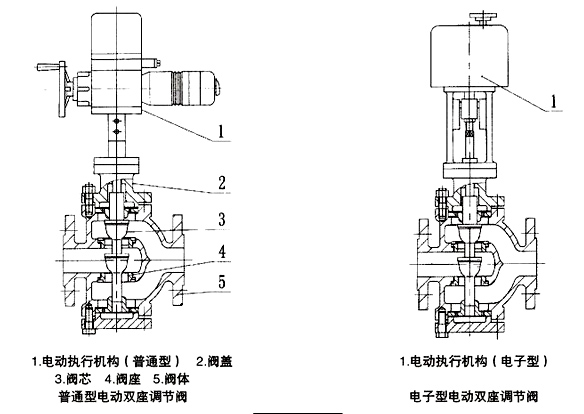

ZDLN型電子式電動雙座調節閥是由德國PS或3810L系列電子式電動執行機構和雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節機構閥芯是采用頂導向，雙座式調節機構具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。


■電動雙座調節閥 主要技術參數與性能

公稱通徑DN20253240506580100125150200250300
額定流量系數Kv 101625406310016025040063010001600
行程mm1016254060100100
允許壓差△MPa≤公稱壓力
基本誤差%±2.5
回差%2.5
死區%1.0
始終點偏差%±2.5
額定行程偏差%2.5
允許泄漏量QKv值的0.01% 按GB4213－84標準
可調范圍50:1
配電動執行器型號PSLPSL201PSL202PSL204PSL208PSL312PSL320
3810L381LSA－08381LSA－20381LSB－30381LSB－50381LSC－65381LSC—160
公稱壓力介質溫度閥體材料1.6MPa常溫－20℃~+200℃ 鑄鐵HT200
4.0MPa常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
6.4MPa常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

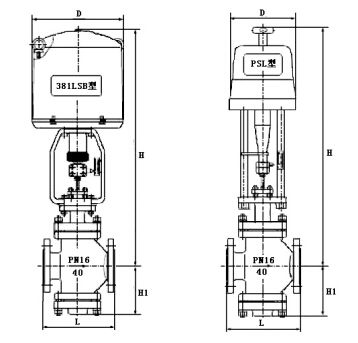

■電動雙座調節閥  外形尺寸                    單位：mm
公稱通徑（DN）LD雙座式
PN（Mpa）H1H
1.64.06.4常溫中溫
25185190205225117682832
32200210220225120687837
40220230240255139850990
502502552652551448601000
652752852952551889891144
8030531032525520810191184
10035035537025522010441204
12541042544025527013321547
15045046047531028013521565
20055056057031032014371652
25067074075031044017292004
300770805



31050217642039
