當前位置：首頁 > 漿液閥

調節閥選型在線訂購售后維保

電動漿液閥

下一條：已經沒有了

上一條：氣動漿液閥

技術參數 外形尺寸安裝示意圖現場案例

型號編制說明

Z	9	7	3	X	-10	Q
閥門類型	動作方式	連接形式	閥門結構	密封材料	公稱壓力	閥體材質
Z：漿液閥	9：電動	7：對夾	3：平行單閘板	X：EPDM	10：1.0MPa	鑄鐵省略
	2：電液動				16：1.6MPa	Q：QT450

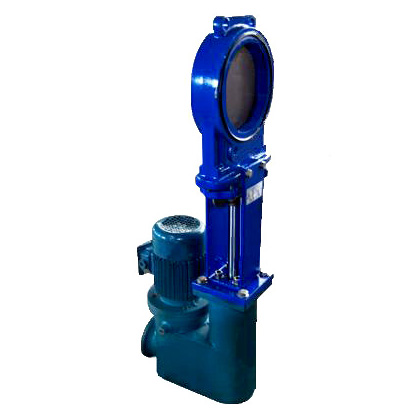

■ 電動漿液閥 概述

電動漿液閥—又稱刀型閘閥、刀型漿液閥。從八十年代進入我國，在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣，發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的漿液閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥等類閥門的流阻大、質量大、安裝難、占地面積大等得疑難問題。漿液閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。

■ 電動漿液閥 產品特點

電動漿液閥是一種鑄鐵閥體采用整體式結構刀閘閥,包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止漿液閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單；法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活。
配上DZW型多回轉電動執行器或電液動執行器，電源AC380V，即可控制漿液閥的打開和關閉。

■ 電動漿液閥 主要零件材質

零件名稱	材料
電動執行器	鑄鋼、鋁合金
閥體	灰鑄鐵、球墨鑄鐵
閘板	2Cr13、304、316、304L、316L
密封圈	NBR、EPDM
閥桿	2Cr13、1Cr13不銹鋼、304、316、
填料	PTFE、柔性石墨

■ 電動漿液閥 主要技術參數

公稱通徑		DN50—DN1000
公稱壓力		PN1.0～1.6(MPa)； 150LB； 10K
連接方式		對夾
驅動方式		電動、電液動
電源		AC380V
控制方式		普通型、一體化控制
工作壓力		DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡
法蘭標準		GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
結構長度		GB／T15188.2-94; MSS SP 81-2001
壓力-溫度額定值		GB/T12224-2007;ANME B 16.34-2003；ISO7005-1
試驗標準		強度及密封試驗標準：JB/T9092-1999 硬密封密封等級：MSS SP 91-2001 40ml/inch 軟密封NBR、EPDM、PTFE閥座按硬密封的1/10泄漏量標準進行驗收
適用溫度	閥座	NBR≤80℃；EPDM≤120℃
	閥體	鑄鐵、球墨鑄鐵≤200℃
適用介質		水泥漿、污水、廢水等含有細小顆粒的漿液狀介質。

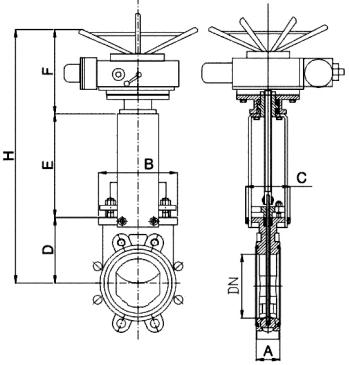

■電動漿液閥 外形尺寸單位：mm

DN	A	B	C	D	E	F	H	配電動執行器
50	48	115	90	105	132	153	390	DZW10
65	48	130	90	115	152	155	420	DZW10
80	51	148	90	124	171	155	450	DZW10
100	51	185	90	135	180	175	490	DZW15
125	57	220	100	155	210	175	540	DZW15
150	57	220	120	175	250	185	610	DZW15
200	70	265	120	205	310	185	700	DZW20
250	70	345	130	245	370	190	805	DZW20
300	76	400	140	290	450	190	930	DZW30
350	76	445	150	318	492	200	1010	DZW30
400	89	526	150	362	538	210	1110	DZW30
450	89	564	170	452	580	248	1280	DZW45
500	114	626	210	517	625	258	1400	DZW45
600	114	682	230	597	703	260	1560	DZW60
700	127	832	240	706	874	264	1820	DZW90
800	127	904	250	795	980	275	2010	DZW120
900	127	1010	260	870	1030	290	2190	DZW120
1000	149	1110	265	1110	1200	300	2610	DZW180

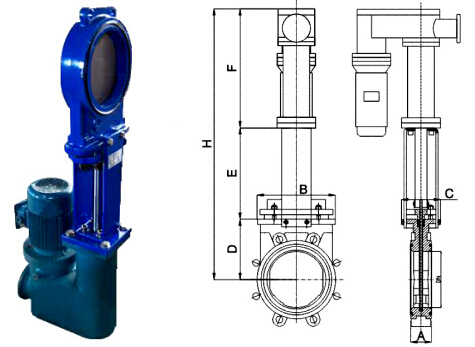

■電液動漿液閥 外形尺寸單位：mm

DN	A	B	C	D	E	F	H
50	48	115	90	105	132	228	465
65	48	130	90	115	152	275	540
80	51	148	90	124	171	283	578
100	51	185	90	135	180	380	695
125	57	220	100	155	210	435	800
150	57	220	120	175	250	445	870
200	70	265	120	205	310	385	1000
250	70	345	130	245	370	545	1160
300	76	400	140	290	450	640	1380
350	76	445	150	318	492	670	1480
400	89	526	150	362	538	750	1650
450	89	564	170	452	580	788	1820
500	114	626	210	517	625	788	1930
600	114	682	230	597	703	830	2130
700	127	832	240	706	874	934	2540
800	127	904	250	795	980	1055	2830
900	127	1010	260	870	1030	1220	3120
1000	149	1110	265	1110	1200	1220	3570

產品概述
技術參數
安裝示意圖
現場案例

■電動漿液閥 外形尺寸單位：mm

DN	A	B	C	D	E	F	H	配電動執行器
50	48	115	90	105	132	153	390	DZW10
65	48	130	90	115	152	155	420	DZW10
80	51	148	90	124	171	155	450	DZW10
100	51	185	90	135	180	175	490	DZW15
125	57	220	100	155	210	175	540	DZW15
150	57	220	120	175	250	185	610	DZW15
200	70	265	120	205	310	185	700	DZW20
250	70	345	130	245	370	190	805	DZW20
300	76	400	140	290	450	190	930	DZW30
350	76	445	150	318	492	200	1010	DZW30
400	89	526	150	362	538	210	1110	DZW30
450	89	564	170	452	580	248	1280	DZW45
500	114	626	210	517	625	258	1400	DZW45
600	114	682	230	597	703	260	1560	DZW60
700	127	832	240	706	874	264	1820	DZW90
800	127	904	250	795	980	275	2010	DZW120
900	127	1010	260	870	1030	290	2190	DZW120
1000	149	1110	265	1110	1200	300	2610	DZW180

■電液動漿液閥 外形尺寸單位：mm

DN	A	B	C	D	E	F	H
50	48	115	90	105	132	228	465
65	48	130	90	115	152	275	540
80	51	148	90	124	171	283	578
100	51	185	90	135	180	380	695
125	57	220	100	155	210	435	800
150	57	220	120	175	250	445	870
200	70	265	120	205	310	385	1000
250	70	345	130	245	370	545	1160
300	76	400	140	290	450	640	1380
350	76	445	150	318	492	670	1480
400	89	526	150	362	538	750	1650
450	89	564	170	452	580	788	1820
500	114	626	210	517	625	788	1930
600	114	682	230	597	703	830	2130
700	127	832	240	706	874	934	2540
800	127	904	250	795	980	1055	2830
900	127	1010	260	870	1030	1220	3120
1000	149	1110	265	1110	1200	1220	3570

型號編制說明

Z	9	7	3	X	-10	Q
閥門類型	動作方式	連接形式	閥門結構	密封材料	公稱壓力	閥體材質
Z：漿液閥	9：電動	7：對夾	3：平行單閘板	X：EPDM	10：1.0MPa	鑄鐵省略
	2：電液動				16：1.6MPa	Q：QT450

■ 電動漿液閥 概述

電動漿液閥—又稱刀型閘閥、刀型漿液閥。從八十年代進入我國，在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣，發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的漿液閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥等類閥門的流阻大、質量大、安裝難、占地面積大等得疑難問題。漿液閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。

■ 電動漿液閥 產品特點

電動漿液閥是一種鑄鐵閥體采用整體式結構刀閘閥,包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止漿液閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單；法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活。
配上DZW型多回轉電動執行器或電液動執行器，電源AC380V，即可控制漿液閥的打開和關閉。

■ 電動漿液閥 主要零件材質

零件名稱	材料
電動執行器	鑄鋼、鋁合金
閥體	灰鑄鐵、球墨鑄鐵
閘板	2Cr13、304、316、304L、316L
密封圈	NBR、EPDM
閥桿	2Cr13、1Cr13不銹鋼、304、316、
填料	PTFE、柔性石墨

■ 電動漿液閥 主要技術參數

公稱通徑		DN50—DN1000
公稱壓力		PN1.0～1.6(MPa)； 150LB； 10K
連接方式		對夾
驅動方式		電動、電液動
電源		AC380V
控制方式		普通型、一體化控制
工作壓力		DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡
法蘭標準		GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
結構長度		GB／T15188.2-94; MSS SP 81-2001
壓力-溫度額定值		GB/T12224-2007;ANME B 16.34-2003；ISO7005-1
試驗標準		強度及密封試驗標準：JB/T9092-1999 硬密封密封等級：MSS SP 91-2001 40ml/inch 軟密封NBR、EPDM、PTFE閥座按硬密封的1/10泄漏量標準進行驗收
適用溫度	閥座	NBR≤80℃；EPDM≤120℃
	閥體	鑄鐵、球墨鑄鐵≤200℃
適用介質		水泥漿、污水、廢水等含有細小顆粒的漿液狀介質。
