閥門型號編制說明
| Q | 9 | 1 | 1 | F | -16 | P |
| 閥門類型 | 動作方式 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 9：電動 | 1：內螺紋 | 1：浮動球 | F：聚四氟乙烯 | 16：1.6MPa | P：不銹鋼304 |
| 6：焊接 | PPL：對位聚苯 | R：不銹鋼316 |

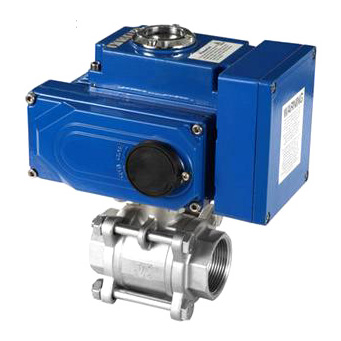

■ 三片式電動球閥 產品特點
1、我公司的三片式電動球閥，可以螺紋、對焊或套焊連接，采用三段式結構，方便日后檢修。體積小，輕便宜人，性能可靠，配套簡單，流體能力大。廣泛應用于食品、環保、水處理、石油、化工、造紙、電力等行業的工業自動控制系統中。
2、閥體鑄造采用臺灣引進的先進工藝，結構合理，造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被吹出。
3、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
4、配用ZTD、ZTHQ等系列電動執行機構，AC220V或AC380V電源即可控制運轉，對閥門進行開關控制。
■ 三片式電動球閥 主要零件材質
| 零件名稱 | 材 料 |
| 閥 體 | CF8、CF8M |
| 球 體 | CF8、CF8M |
| 密 封 圈 | PTFE、PPL（對位聚苯） |
| 閥 桿 | CF8、CF8M |
| 填 料 | PTFE、石墨 |
| 公稱通徑 | DN(mm) | 10～80 |
| 公稱壓力 | PN(MPa) | 1.6 |
| 試驗壓力(MPa) | 強度試驗 | 2.4 |
| 密封試驗（水） | 1.76 | |
密封試驗（氣） | 0.6 | |
| 泄 漏 量 | 軟密封：A級（零泄漏） | |
| 連接方式 | 內螺紋、焊接 | |
| 設計標準 | GB／T12237-1989 | |
| 壓 力 試 驗 | GB／T 13927、JB/T9092-1999 | |
| 適用介質 | 水、污水、空氣、蒸汽、天然氣、油品、一般化學介質等。 | |
| 適用溫度 | -29℃—150℃ | |
| 驅動方式 | 電 動 | |
| 電動執行器 | ZTD型、ZTHQ型、用戶指定產品 | |
| 防護等級 | IP67/IP68 | |
| 控制形式 | 開 關 型 | |
| 電 壓 | AC220V/AC380V/AC110V/DC24V | |

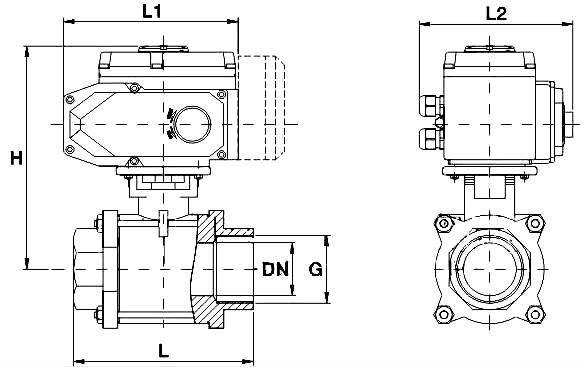

■ 三片式電動球閥 外形尺寸 單位：mm
| DN | G | L | L1 | L2 | H | 電動執行器選配 AC220V/AC380V | |
| 10 | 3/8“ | 75 | 161 | 120 | 167 | ZTD-05 | ZTHQ-05 |
| 15 | 1/2“ | 75 | 161 | 120 | 167 | ZTD-05 | ZTHQ-05 |
| 20 | 3/4“ | 80 | 161 | 120 | 174 | ZTD-05 | ZTHQ-05 |
| 25 | 1“ | 90 | 161 | 120 | 184 | ZTD-05 | ZTHQ-05 |
| 32 | 1 1/4“ | 110 | 161 | 120 | 190 | ZTD-05 | ZTHQ-05 |
| 40 | 1 1/2“ | 120 | 161 | 120 | 200 | ZTD-08 | ZTHQ-08 |
| 50 | 2“ | 140 | 188 | 165 | 209 | ZTD-10 | ZTHQ-10 |
| 65 | 2 1/2“ | 173 | 188 | 165 | 234 | ZTD-15 | ZTHQ-15 |
| 80 | 3“ | 186 | 268 | 268 | 283 | ZTD-20 | ZTHQ-20 |
配用ZTHQ的電動執行器尺寸，請與銷售部聯系！

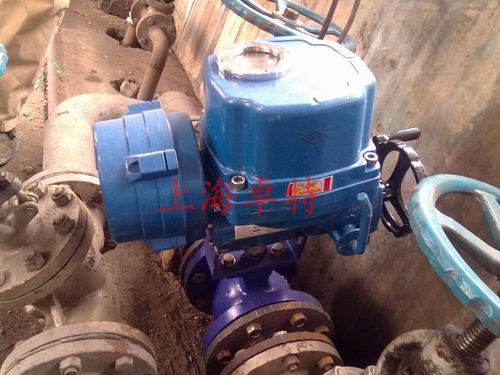

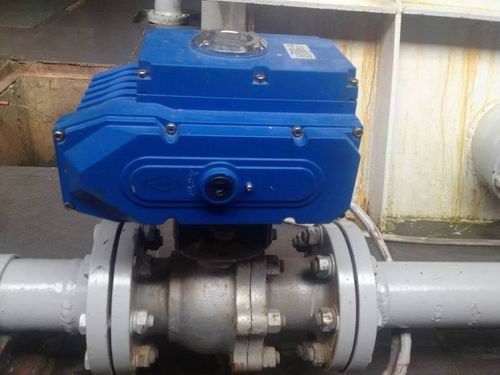

三片式電動球閥現場圖
